ЭЛЕКРОКАЛОРИФЕРЫ ЭКОЦ

назад

Применяются для отопления (обогрева) больших помещений производственного назначения (цеха, фермы, склада) а также в качестве приточно-вентилляционных установок и воздушно-тепловых завес. Калориферы больших мощностей (160-320 кВт) изготавливаются по заказу. Калориферы нестандартных мощностей, габаритов, либо с иными техническими. особенностями изготавливаются по тех. заданию заказчика в сроки 15-30 дней с момента оплаты.


Отдельно поставляем калориферные блоки нагревателей (ЭКО) и и шкафы автоматического управления ЭКОЦ



Параметры Тип ЭКОЦ
5 10 16 25 40 60 100 160 250
Мощность,кВт 5,05 10 16,1 23,6 472 697 94 163 250
Производ-ть, м3/час 500 800 1900 2500 3500 4000 5000 7500 1000
Перепад 1 вх/вых.°С 35 35 35 35 50 65 70 85 100
t вых.воздуха не более,°С 50 50 50 50 50 50 50 50 50
Число секций. 1 2 2 3 3 3 3 3 3
Мощность секций,кВт 4,8 4,8 75 7,5 15 22,5 30 53 82,5
Напряжение сети,В 380 380 380 380 380 380 380 380 380
Частота тока,Гц 50 50 50 50 50 50 50 50 50
Число фаз 3 3 3 3 3 3 3 3 3
Макс.допустимая Т на поверхности нагревателя,°С 450 450 450 450 450 450 450 450 450
Эл.прочность изоляции 1,7кВт 50Гц
Суммарное аэродинамическое сопротивление по воздуху, не более,Па 200 400 400 500 800 950 1100 1500 1700
Аэродинамическое сопротивление калорифера,Па 40 100 100 150 200 500 550 550 400
Вентилятор ВЦ 4- 75 №... 2,5 3,15 3,15 4 5 5 6,5 6,5 8
мощ.эл/двигателя АИР кВт 0,25 0,37 0,55 1,1 1,5 2,5 5,5 75 75
Обороты двигателя (об/мин) 1340 1340 1500 1500 1500 1500 1500 1500 1000
L мм. 500 800 1270 1270 1400 1400 1600 1600 1800
Н мм. 435 530 820 820 1005 1005 1220 1220 1450
М мм. 495 742 742 74 918 918 1145 1145 1280
L1 мм. 536 435 650 650 730 730 900 900 1000
М1 мм. 180 240 370 370 390 390 480 480 540
Масса,кг. 81 120 145 150 185 200 260 290 320

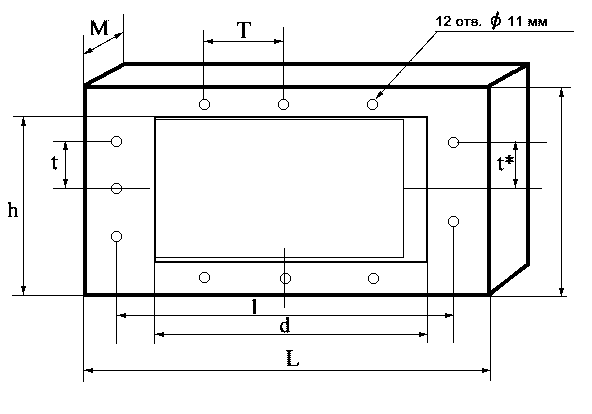

ТИП
H
h
L
l
M
T
t\t*
D
1
ЭКО-5
205
145
360
245
170
2
ЭКО-10
250
170
720
490
175
125
125(t*)
560
3
ЭКО-16
250
170
720
490
175
125
125(t*)
560
4
ЭКО-25
250
170
720
490
245
125
125(t*)
560
5
ЭКО-40
380
300
720
490
245
125
125 (3 отв)
530
6
ЭКО-60
525
440
720
490
245
125
150 (3 отв)
530
7
ЭКО-100
860
575
720
490
245
125
150 (3 отв)
530
8
ЭКО-160
1060
980
720
490
245
125
- - -


Наша фирма изготавливает шкафы управления для всей серии калориферов, а также аналогичные шкафы по тех. заданию заказчика. Степень автоматизации шкафа оговаривается дополнительно.

ТАБЛИЦА
комплектации вентиляторами калориферных установок ЭКОЦ

Тип калориферной установки

ЭКОЦ 5
ЭКОЦ 10
ЭКОЦ 16
ЭКОЦ 25
ЭКОЦ 40
ЭКОЦ 60
ЭКОЦ 100
ЭКОЦ 160

Вентилятор ВЦ 4-75

№2.5
№3.15
№3.15
№4
№5
№5
№6.3
№6.3

Мощность эл\двиателя АИР (КВт.)

0.25
0.37
0.55
1.1
1.5
2.5
5.5
7.5

Обороты эл\двигателя
( об\мин )

1340
1340
1500
1500
1500
1500
1500
1500
ПРИМЕЧАНИЕ: В отдельных случаях, по заказу, калориферы могут комплектоваться другими вентиляторами.
